Töjningsgivare
Töjningsgivare i hundratals varianter och tillbehör
Töjningsgivare
En töjningsgivare är en precisionssensor som mäter deformation, stress eller töjning i material under belastning. Den omvandlar mekanisk rörelse till en elektrisk signal för exakt övervakning. Töjningsgivare används flitigt inom teknik, forskning och industri för att kontrollera strukturer som broar, byggnader och maskiner mm. Denna lilla, pålitliga sensor fästs direkt på ytan för att ge noggranna mätresultat. Med töjningsgivare säkerställs hållbarhet och säkerhet i kritiska konstruktioner.
Vi har ett stort utbud av töjningsgivare av hög kvalitet i olika modeller med eller utan kabel.
Vår tillverkare Kyowa har tillverkat töjningsgivare sedan 1948 tillsammans med ett leveransprogram som är ett av de största på marknaden.
Vissa säger också trådtöjningsgivare.

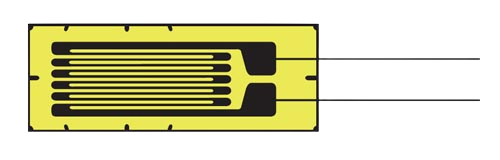

Kyowas KFGS Serie
Kyowa KFGS-serie är pålitliga och precisionssäkra töjningsgivare utvecklade för krävande mätningar i både laboratorie- och fältmiljöer.
Serien erbjuder ett brett urval av modeller för olika material och tillämpningar, vilket gör den enkel att integrera i alla typer av mätprojekt.
KFGS-serien kombinerar japansk kvalitet med Kyowas decennier av erfarenhet – för dig som kräver noggrannhet utan kompromisser.
Standard kabellängder 15, 30, 50 cm samt 1, 3, 5 m, kan beställas i kundanpassade kabellängder
120 eller 350ohm
Uni-, bi eller triaxiella givare i olika konstellationer
Driftstemperaturområde (beroende på lim och kabel): exempelvis −196 °C till +120 °C
Självtemperaturkompenserat område: ca 10 till 100 °C
Hållbarhet för cyklisk belastning (“fatigue life”) vid normal temperatur: cirka 1,2 × 10⁷ cykler
Gage-faktor (k-faktor): ca 2,1
Finns för olika termiska expansionskoefficienter: exempelvis 5, 11, 16, 23, 27 x10⁻⁶ / °C
Gräns för deformation (strain limit) vid normal temperatur: cirka 5 %
Resistiv element: CuNi-legeringsfolie
Basmaterial: Polyimid-film ca 13-14 µm tjock, vilket ger hög flexibilitet
Töjningsgivare för olika behov
Kyowa har utöver KFGS serien en mängd befintliga modeller och utveklar dessutom löpande töjningsgivare utefter kundens behov.
Några exempel på specialtöjningsgivare från Kyowa

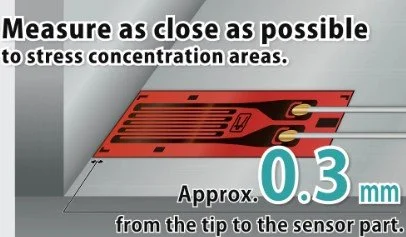

Corner Strain Gages, KFGS-NE
Töjningsgivare för att mäta extra nära ett hörn eller en svetsfog.
Waterproof Foil Strain Gages, KFWB
Vattentäta töjningsgivare som är täckta med ett specialharts och får därigenom en vattentät konstruktion.
De fästs enkelt genom att applicera ett lim och kan användas utomhus eller under vatten är mycket flexibelt, vilket gör det lätt att fästa givarna även på böjda ytor.
Encapsulated Gages, KH-Series
Svetsbara givare där töjningsgivarelementet är tillverkat med värmebeständiga speciallegeringar.
Givaren och anslutningskablarna är integrerade i en hermetiskt tillsluten konstruktion, vilket möjliggör mätning i miljöer med hög temperatur, högt tryck och i havsvatten.
Bolt Axial Force Sensor Production and Calibration Service
Kyowa Group tillverkar bultsensorer för axiell kraft enligt kundens specifikationer (M3–M64).
Sensorn har hög noggrannhet även vid extrema temperaturer (−196 °C till 300 °C). Kalibreringsdata och möjlighet till integrerat termoelement ingår.
Limma givare
Se denna video som tydligt visar steg för steg hur man limmar en töjningsgivare.
Nedan fler videor som behandlar ämnen som brusreducering, mätning av förskjutning och rotationsvinkel, samt hur en töjningsgivare fungerar och används.
