Mätsystem och styrsystem
För att kunna ta hand om indata från givare behövs signalkonditionering, ett mätkort och ett mätprogram. Detta kan åstadkommas på fler olika sätt, allt utefter de specifika krav som ges vid varje mätsitiuation.
Färdiga Mät- och Styrsystem är ofta modulära och har fler inbyggda funktioner. De ger stor flexibilitet, minskar kabeldragningar och ger möjligheter till olika användningsområden.
Specialkonstruerade mätsystem för specifika mätuppgifter är ofta väldigt prisvärda men kan behöva kompletteras om förutsättningarna ändras.
Färdiga mät-och styrsystem
Mätdatainsamling med avancerade mätsystem (dataloggers)
Våra dataloggers för mätdatainsamling erbjuder pålitlig registrering och analys av signaler från de flesta slags sensorer, töjningsgivare, av spänning eller ström samt termoelement mm. Systemen är modulärt uppbyggda och kan enkelt anpassas för både små och stora industrimätningar med många kanaler.
Varje datalogger är konstruerad för exakta mätresultat även i tuffa miljöer med vibrationer eller snabba temperaturförändringar. Med intuitivt gränssnitt, färgdisplay och realtidsvisning av mätdata blir det enkelt att följa och analysera resultaten direkt. För industri, forskning och testmiljöer.
Våra mätdatainsamlingssystem passar perfekt för byggövervakning, fordonsprovning, materialtestning och laboratoriemätningar där precision är avgörande.

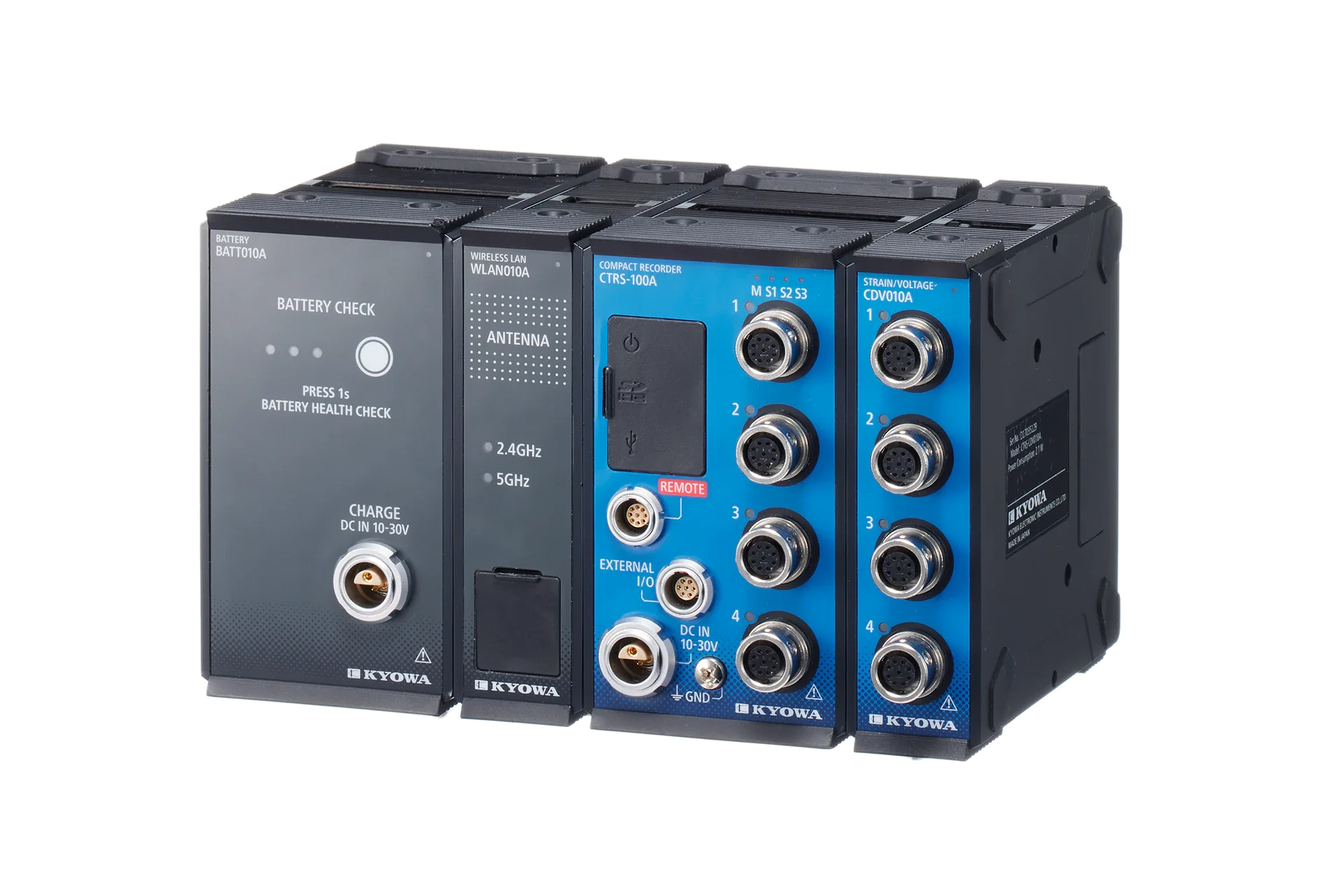

CTRS-100 Series Compact Recorder
CTRS-100-serien från Kyowa har en kompakt, lätt och slagtålig konstruktion, och kan användas för mätningar av olika typer av belastning i miljöer där den utsätts för vibrationer och stötar. Den kan användas i begränsade utrymmen, i fält så väl som i labb.
Modulärt system med enkel installation och stor flexibilitet
Moduler för töjningsgivare, ström, spänning, accelerometrar mm
Modul för batteripack möjliggör fälttester
Stöttålighet: 490 m/s² (50 G)
Alla kanaler synkrona 20 kHz (för 4 kanaler)
Mätning av 1 kanal vid max 100 kHz
Trådlös realtidsövervakning är möjlig, kompatibel med CAN FD

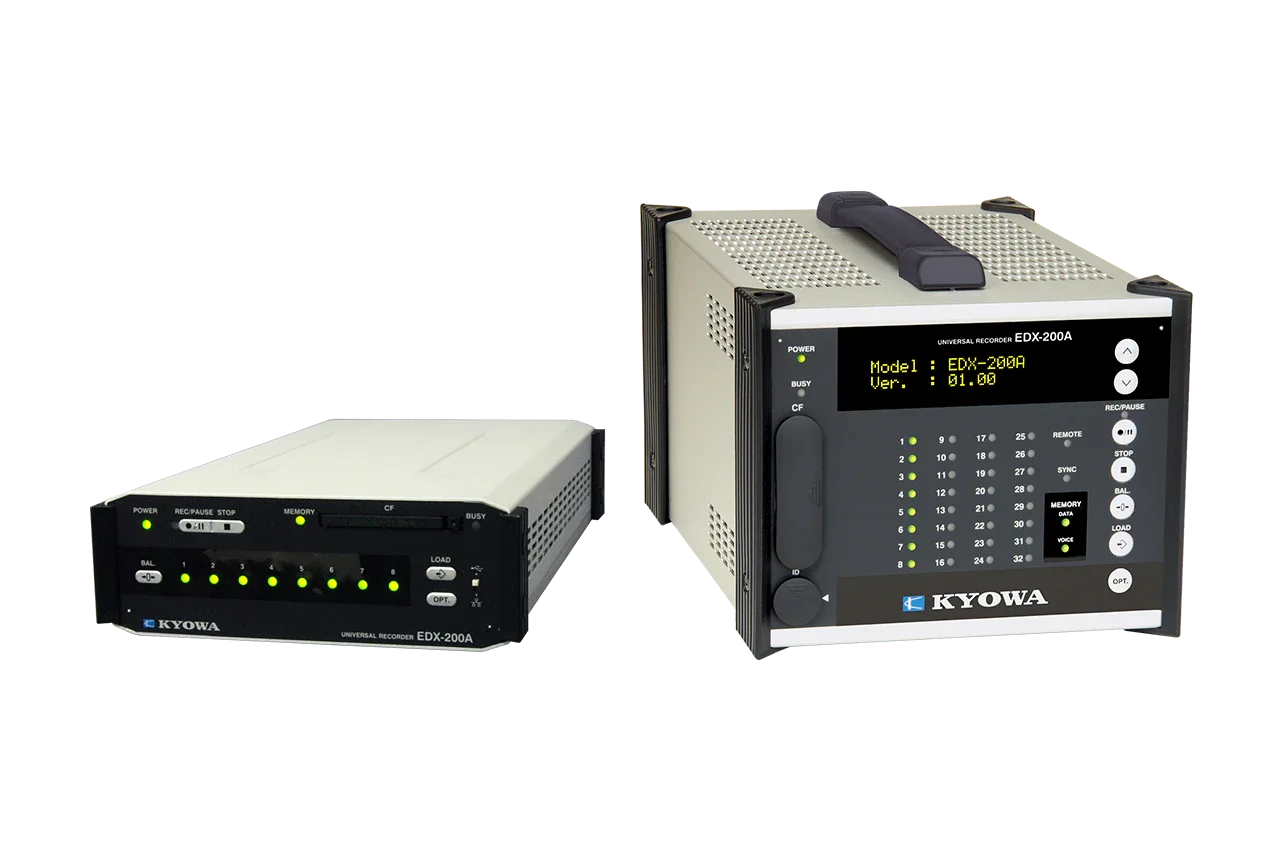

EDX-200A Universal Recorder
EDX-200A från Kyowa är en avancerad universalinspelare som är väldigt användarvänlig. Olika signalkonditioneringskort finns tillgängliga för en mängd olika tillämpningar såsom töjingsgivarmätningar mm. Finns i olika varianter för olika behov.
Inbyggt realtids digitalt filter för tydliga vågformer.
Mätning av både snabba och långsamma fenomen är möjlig samtidigt som datamängden minskas.
Synkron hög-hastighets sampling på alla kanaler vid 10 kHz (för 32 kanaler)
Mätning av tre kanaler synkront med upp till 100 kHz.
Enkabel-synkronisering
System som kan användas som mätsystem likväl som stryrssytem
Ett styrsystem är en uppsättning komponenter som används för att hantera, styra eller reglera beteendet hos andra system eller enheter genom styrslingor.
Dessa system finns i allt från enkla hemmatermostater till komplexa industriella PLC-system (Programmable Logic Controller) som styr maskiner och produktionslinjer. Grundläggande styrsystem består av en insignal, en logikfunktion och en utsignal.
Telac marknadsför bland annat Dataforth Mac®20 Industrial Data Acquisition and Control System:

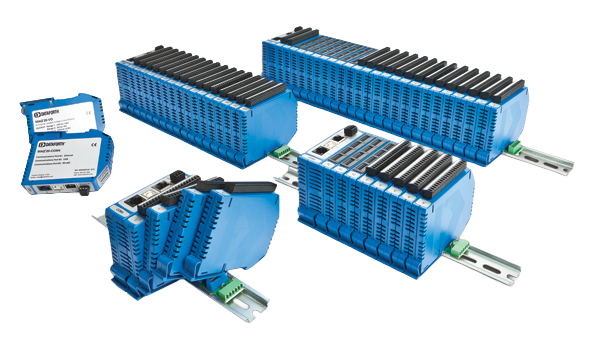

Dataforth Mac®20 Data Acquisition & Control System
Är idealisk för test- och mätändamål, fabriks- och processautomation, maskinautomation, militär- och rymdtillämpningar, kraft- och energisektorn, miljöövervakning samt olje- och gasindustrin.
Branschens lägsta kostnad per kanal
Monteras på DIN Skena
Kanske det mest modulära systemet på marknaden
Robusta signalbehandlingsingångs- och utgångsmoduler och kommunikationsmoduler
Minimerar kabeldragningar
Signalkonditionering
Telac är återförsäljare av Dataforth som bland annat har signalkontidioneringsmoduler i absolut världsklass

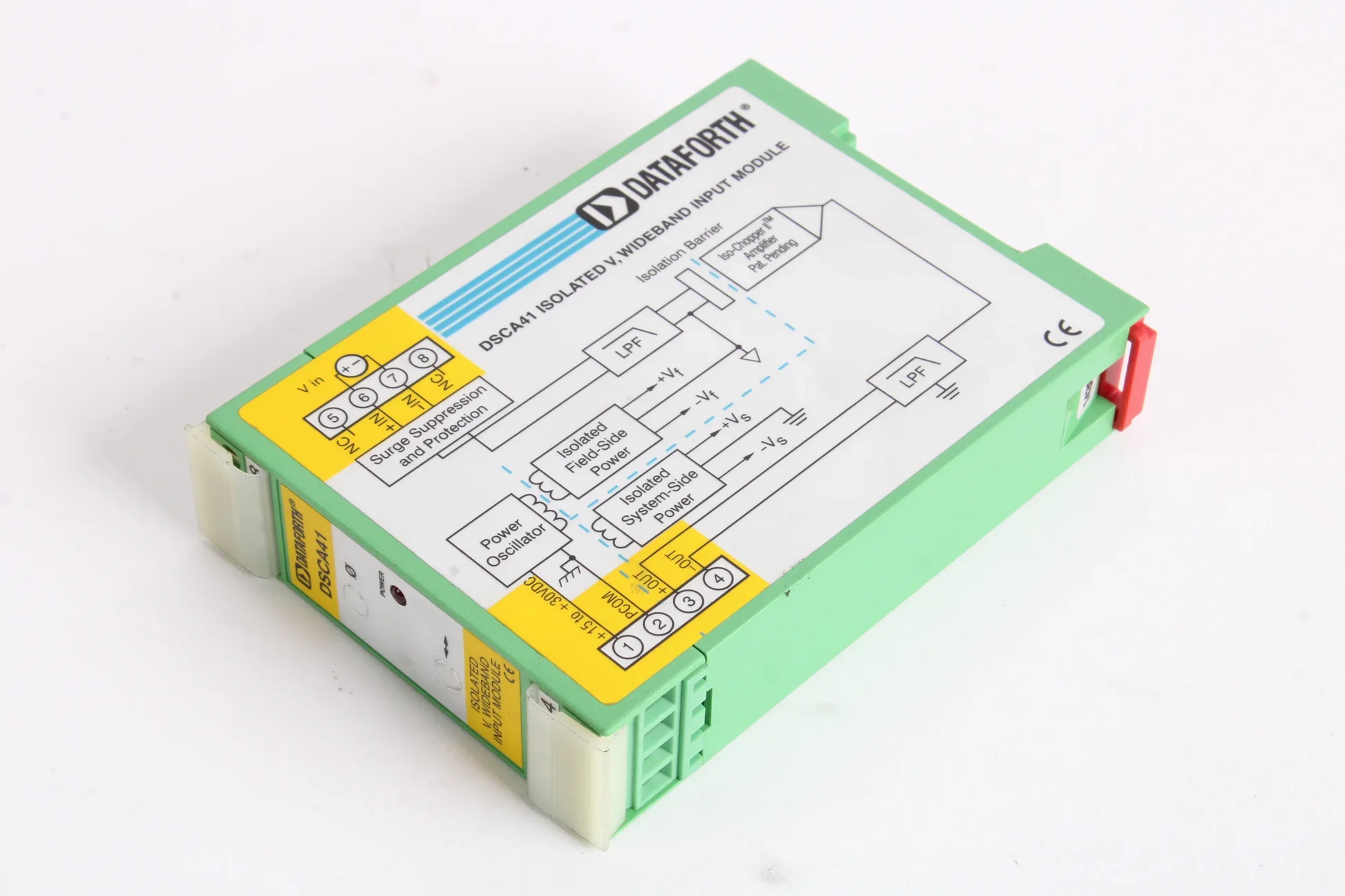

DSCA Moduler
DIN monterade signalkonditioneringsmoduler.
Varje DSCA-modul tillhandahåller en enda kanal med isolerad analog ingång eller utgång.
Input modules tar emot analoga spännings- eller strömsignaler från alla typer av fältsensorer och källor, filtrerar, isolerar, förstärker, linjäriserar och konverterar dem sedan till högnivåanaloga utgångar för användning i datainsamling, test- och mätningssystem samt styrsystem.
Output modules tar emot högnivåanaloga spänningssignaler från ett system, buffrar, isolerar, filtrerar och förstärker dem sedan innan de tillhandahåller ström- eller spänningsutgång till fältenheter.
Utöver detta erbjuder Dataforth fler robusta system för dataförvärv och styrning – hårdvara och mjukvara som klarar industrimiljöer.
De har även en serie för 4-20 mA transmittrar, så kallade loop-powered 2-tråds-enheter, för industriell mätning och överföring.
Dessutom tillhandahåller de lösningar för IoT kraft- och energimonitorering – modulära enheter med hög noggrannhet, som kan installeras i industrimiljöer.
De även har ett sortiment för datakommunikation – isolerade konvertrar och linjedrivrutiner för industrinätverk och signalöverföring samt även nätaggregat (power supplies) för industriapplikationer.
Data Acquisition (DAQ) från MCC/Digilent
DAQ- och dataloggerlösningar från Measurement Computing, MCC, erbjuder ett brett utbud av applikationer och gränssnitt.
Oavsett om du mäter ström, spänning, temperatur, belastning eller digitala signaler, erbjuder dessa produkter högkvalitativ hårdvara med tillhörande programvara och drivrutiner för en snabb och anpassningsbar lösning för din unika applikation.
MCC är ledande leverantörer av datainsamlingslösningar som är enkla att använda, enkla att integrera och enkla att underhålla.

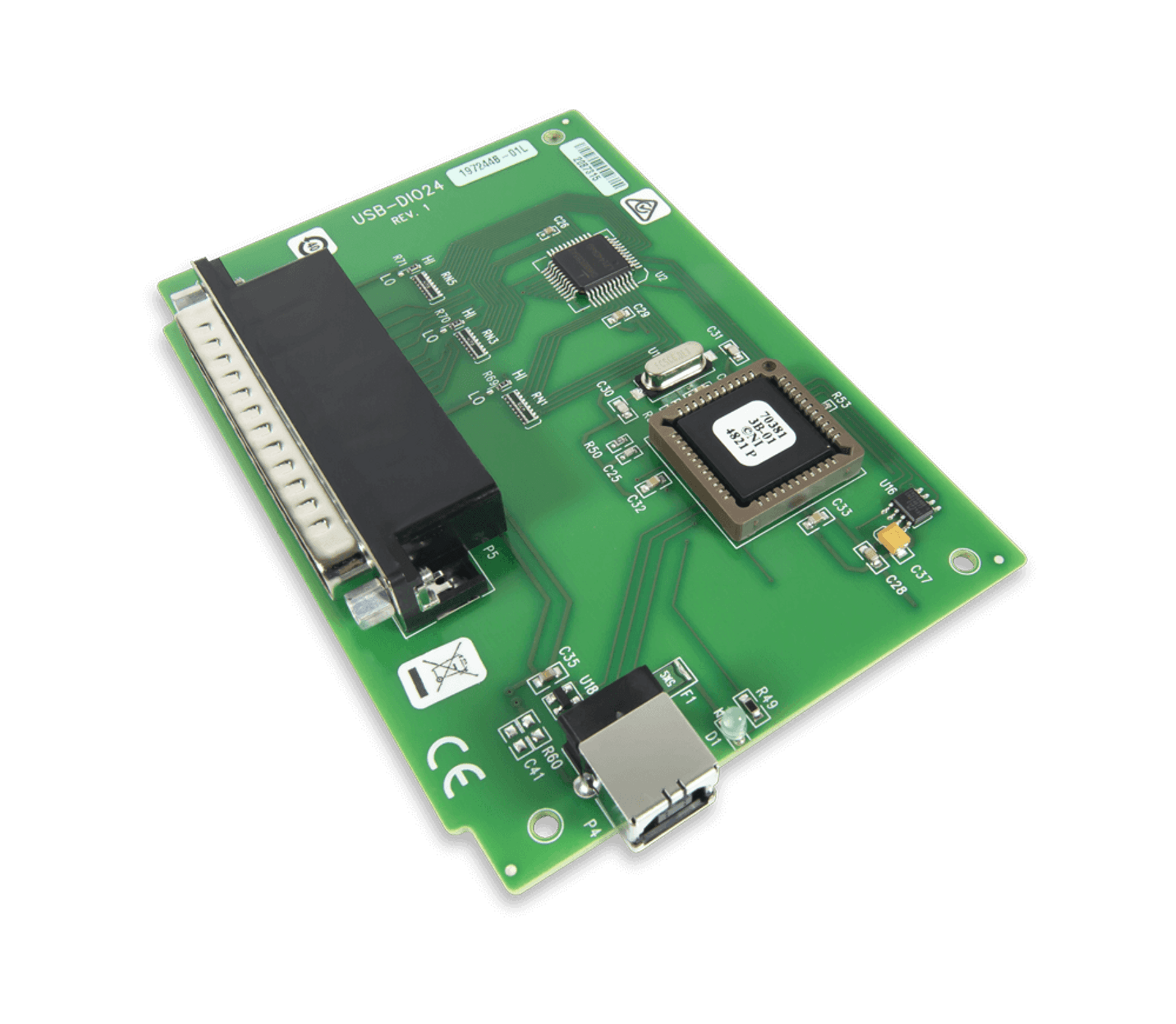

USB-datainsamlingskort (DAQ) från Measurement Computing Corporation (MCC) erbjuder en oslagbar kombination av prestanda, mångsidighet och överkomliga priser.
USB-datainsamlingsenheter erbjuder analog ingång och utgång, digital I/O och räknare/timers. De flesta modeller finns även som OEM.
Digilent Inc. erbjuder utvecklings- och utbildningskort för FPGA och SoC, där användare kan programmera och testa avancerade logiksystem.
Företaget tillverkar även USB-baserade test- och mätinstrument som oscilloskop, logikanalysatorer och vågformsgeneratorer, anpassade för både utbildnings- och industribruk.
De har dessutom datainhämtningsenheter och digitala in/ut-moduler som gör det möjligt att koppla sensorer och styrsystem till datorer och inbäddade system.
För att komplettera sina plattformar erbjuder Digilent olika expansionsmoduler, såsom Pmod- och interfacemoduler, som underlättar prototypframtagning och laboratoriearbete.
Program för behandling av mätdata
Användare av mät-, styr och testsystem behöver även mjukvara för att behandla den insamlade datan. De flesta av våra leverantörers hårdava erbjuder native mjukvaror. Antingen som gratisversioner eller prisvärda betalversioner.
Utöver detta så finns leverantörer av som specialiserat sig på att producera exempelvis MeaseX (Dasylab). Många testavdelningar utvecklar även egna analyssystem i MATLAB.
